Aluminiowa płytka drukowana z izolowanym otworem
Izolowana aluminiowa płytka PCB
Płytka aluminiowa z izolowanym otworem Ponieważ aluminiowy rdzeń metalowy jest przewodnikiem, elementów DIP nie można zamocować. Rozwiązaniem tego problematycznego procesu produkcji PCB z metalowym rdzeniem jest technologia izolowanych otworów.
Izolowany aluminiowy materiał pcb wykonany jest z płyty aluminiowej (5052) + warstwa dielektryczna + warstwa miedzi. Aluminiowa płytka drukowana z izolowanym otworem różni się od jednostronnej aluminiowej płytki drukowanej z podłożem tym, że aluminium jest wstępnie nawiercone, otwór jest wypełniony żywicą epoksydową, a warstwa dielektryczna i warstwa miedzi są na niej laminowane. Wygodne jest głównie przejście komponentów DIP przez szczelinę w aluminium w celu utrzymania izolacji elektrycznej. Aluminiowy rdzeń może umożliwiać połączenia elektryczne i izolowane otwory przelotowe, co nazywa się aluminiową płytką PCB z izolowanym otworem.
Struktura izolowanego otworu aluminiowego Pcb jest pokazana na poniższym rysunku:

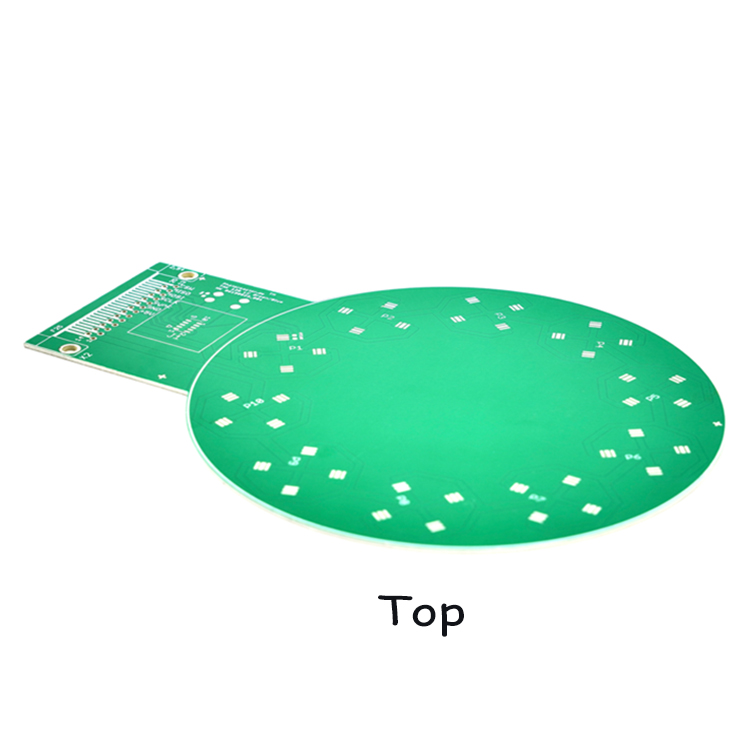

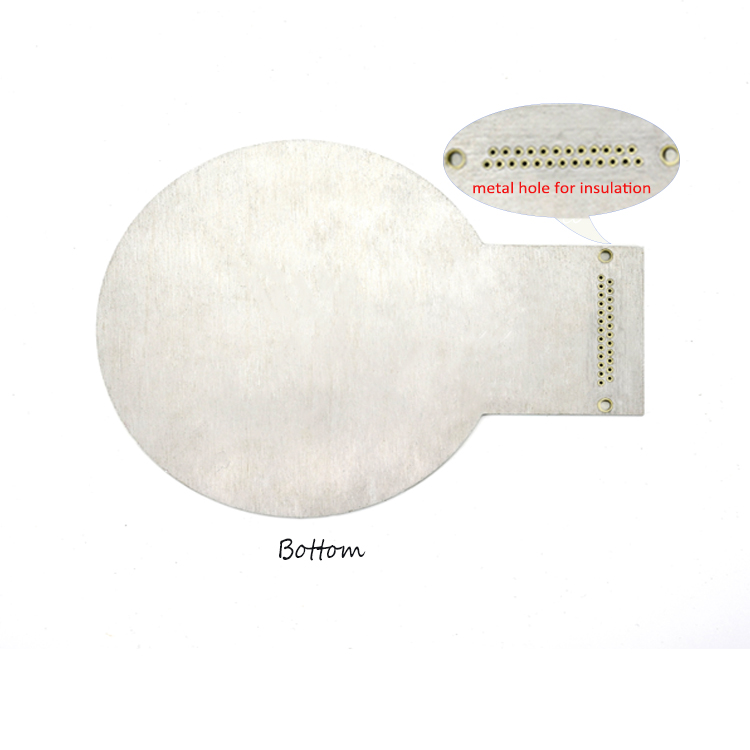

Schematyczny schemat przedniej i tylnej części izolowanego otworu z aluminium Pcb Productï¼
Otwór izolacyjny Aluminiowe produkty PCB i instrukcje produkcji procesu produkcyjnego
podłoże |
Aluminium (5052) |
Liczba warstw |
1L |
Grubość (mm) |
0,8 MM ~ 5,0 MM (± 10%) |
Przewodność cieplna (warstwa dielektryczna) |
0,8/1,5/ 2,0/3,0 W/mK |
Grubość folii miedzianej (um) |
35/70/105/140um |
Kolor maski lutowniczej |
biały/czarny/czarny matowy/czerwony/zielony/niebieski/zielony matowy |
Kolor postaci |
biały/czarny/pomarańczowy/czerwony/niebieski |
Metody formowania |
Gongi CNC, V-cięcie CNC, formowanie, cięcie laserowe i frezowanie |
Próba inspekcyjna |
AOI; szybka latająca sonda; test elektroniczny; Próba napięcia |
Proces obróbki powierzchni |
BEZ OŁOWIU DNIG OSP |
Czas dostawy |
4-5 dni. |
Okazje zastosowania izolowanych otworów aluminiowych produktów PCB:
Światła samochodowe LED, sprzęt medyczny, sprzęt mechaniczny, opakowania DIP.
Zalety izolowanych produktów aluminiowych z otworami:
Długa żywotność, wydajne odprowadzanie ciepła, stabilny, szeroki zakres zastosowań.
Często zadawane pytania
Q1. Jesteś producentem? Czy masz fabrykę?
Odpowiedź: Jesteśmy profesjonalnym producentem płytek drukowanych od ponad 12 lat. Mamy fabryki i możesz zobaczyć zdjęcia naszych fabryk.
Q2. Czy mogę otrzymać próbki PCB za darmo? Czy jest możliwość darmowej wysyłki?
Odpowiedź: Tak, możemy dać Ci bezpłatne próbki PCB po rozmowie i potwierdzeniu wszystkich szczegółów. Ale nie zapewniamy bezpłatnej usługi wysyłkowej, jeśli kupisz dużo produktów, udzielimy ci rabatów.
Q3. Czy robisz OEM?
Odpowiedź: Tak. Jesteśmy producentem obwodów drukowanych. Posiadamy fabryki i dedykowane urządzenia automatyki dla całego procesu PCB, które są dokładnie sprawdzane i wysyłane.
Q4. Jak poradzić sobie z problemem jakości otrzymanej płytki drukowanej?
Odpowiedź: Przed zorganizowaniem produkcji PCB nasz projekt dostarczy klientowi materiały produkcyjne i EQ w celu potwierdzenia zgodnie z gerberem klienta, a przesyłka zostanie w 100% przetestowana pod kątem precyzji. Jeśli wystąpi problem z jakością, uzupełnimy materiał bezpłatnie dla klienta.
