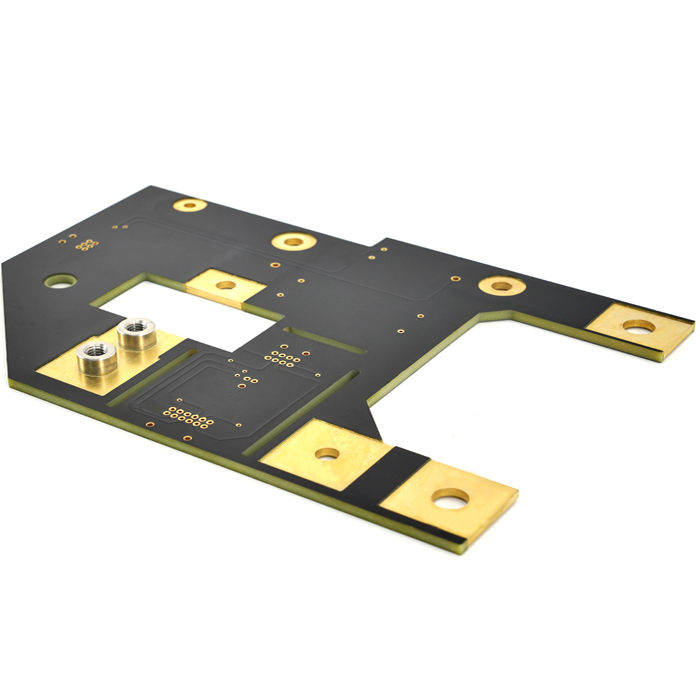

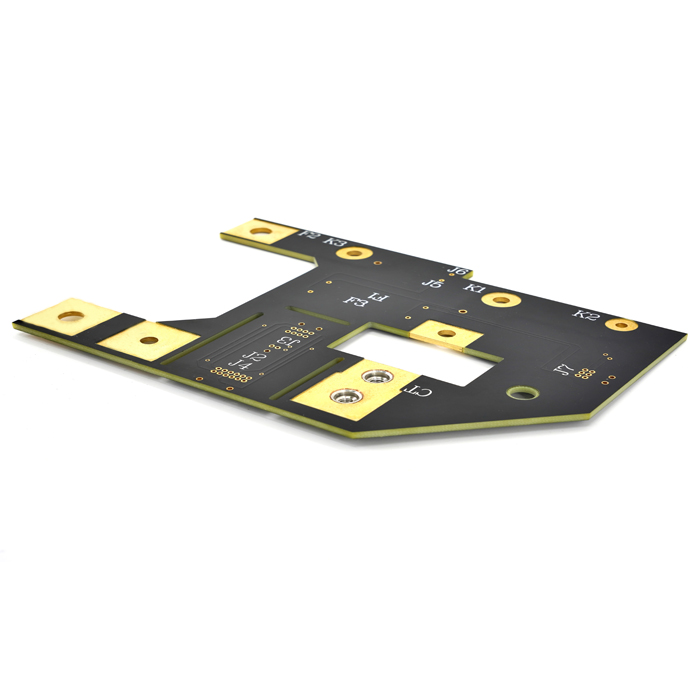

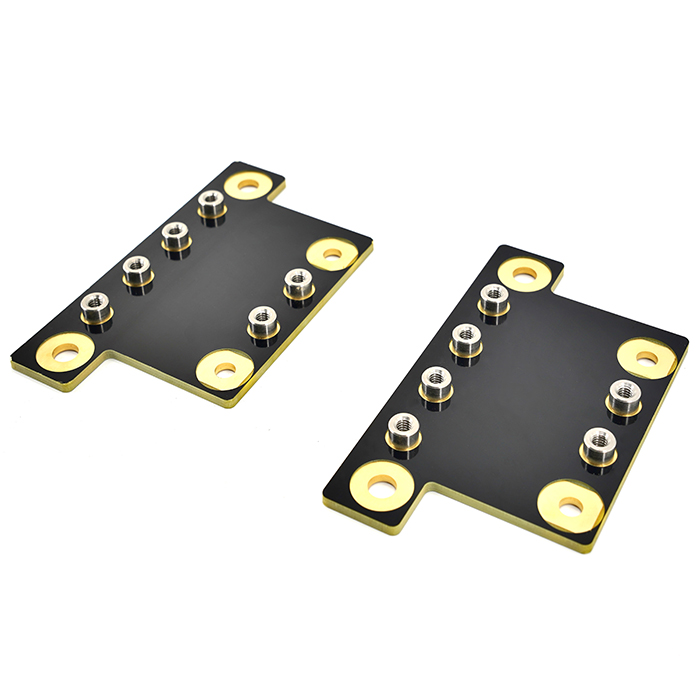

Wbudowana płytka PCB szyny zbiorczej

Wbudowana płytka PCB szyny zbiorczej

Możesz mieć pewność, że kupisz PCB Jiubao Embedded Busbar z naszej fabryki. Szyny zbiorcze to wysokoprądowe płytki obwodów drukowanych, a także integracja szyn zbiorczych i systemów elektronicznych, technologia, która łączy sterowanie wysokoprądowe i mikroelektroniczne w jednym systemie do układów napędowych i zastosowań zasilających. To połączenie uzyskuje się poprzez dodanie szyn zbiorczych i innych przewodów miedzianych do płytki drukowanej (PCB) w celu uzyskania wysokiej zdolności przenoszenia prądu i rozpraszania ciepła przez elementy rozpraszające moc.

Wprowadzenie wbudowanej płytki PCB szyny zbiorczej:

Wbudowane płytki PCB z szynami zbiorczymi są szeroko stosowane, spełniając wymagania dotyczące rozpraszania ciepła coraz większej liczby komponentów o wysokiej wytrzymałości i komponentów o dużej mocy, a także spełniając wymagania dotyczące rozpraszania ciepła miedzi o wysokiej przewodności cieplnej. Wbudowana płytka drukowana z szyną zbiorczą PCB odnosi się do osadzenia rdzenia miedzianego we wstępnie wyfrezowanym gnieździe podczas prasowania. Laminowane prepregi służą do łączenia rdzenia miedzianego z płytką drukowaną. Wbudowany miedziany rdzeń styka się bezpośrednio z wewnętrzną płytą epoksydową FR4, a gdy używana jest płytka drukowana, ciepło jest szybko przekazywane do miedzianego bloku. Ciepło jest następnie usuwane z powietrza przez miedziany rdzeń. Efekt rozpraszania ciepła jest lepszy niż w przypadku zakopanej płytki PCB z rdzeniem miedzianym, proces jest prosty, koszt jest niski, a perspektywa zastosowania jest szeroka. Osadzanie rdzenia miedzianego w płytce drukowanej jest kluczowym procesem, który musi być dopasowany do trudności technicznych, takich jak projekt kształtu rdzenia miedzianego, rozmiar i gładkość rdzenia miedzianego oraz rowek frezowania płytki drukowanej, w przeciwnym razie wystąpią problemy z niezawodnością łatwo wystąpić. JBPCB ma wieloletnie doświadczenie w produkcji wbudowanych PCB szyn zbiorczych, zapewniając wsparcie techniczne i dostawy dla wielu znanych gałęzi przemysłu nowych pojazdów energetycznych.

Wraz z rozwojem nowych pojazdów napędzanych energią pojawia się coraz więcej innowacji w zakresie nowych akumulatorów do pojazdów napędzanych energią. Nowy akumulator samochodowy to nowy rodzaj akumulatora samochodowego, który wykorzystuje nową technologię energetyczną w celu zmniejszenia zanieczyszczenia emisją „gazów cieplarnianych”. Akumulator musi być podłączony do stosu ładującego w celu ładowania, a szybko ładująca się miedziana płytka magistrali ma dużą przepustowość prądu i jest przewodnikiem o wyjątkowo niskiej rezystancji. Główną funkcją szyny zbiorczej jest przewodzenie wysokiego prądu. Płytka PCB szyny zbiorczej wymaga jednostki dystrybucji wysokiego prądu (znanej również jako elektryczna szyna zbiorcza z szyną zbiorczą), która jest szeroko stosowana w nowym przemyśle energetycznym, w tym w sterownikach silników pojazdów elektrycznych, skrzynkach rozdzielczych wysokiego napięcia, przetwornicach częstotliwości i falownikach fotowoltaicznych . Wysokonapięciowe, wysokoprądowe produkty do konwersji szyn zbiorczych do urządzeń takich jak falowniki, przetwornice energii wiatrowej, tranzyt kolejowy, urządzenia trakcyjne pojazdów silnikowych, sprzęt komunikacyjny i do przesyłania danych. Produkt realizuje prostą i tradycyjną dystrybucję wysokiego napięcia i wysokiego prądu i może być stosowany w tradycyjnych złożonych obwodach sterowania niskiego napięcia. Typowe zastosowania w przemyśle motoryzacyjnym lub awionice obsługują prądy o natężeniu około 1000 amperów.

Stosowany w nowych tablicach rozdzielczych pojazdów energetycznych, płytkach drukowanych, zestawach akumulatorów, zasilaczach, elektrycznych szafach sterowniczych akumulatorów, transporcie kolejowym, falownikach fotowoltaicznych, energii wiatrowej, komunikacji i danych, energoelektronice, skrzynkach rozdzielczych wysokiego napięcia, przetwornicach częstotliwości i urządzenia trakcyjne pojazdów silnikowych, sprzęt komunikacyjny i do przesyłania danych, wysokie napięcie itp., urządzenia do konwersji wysokiego prądu, zapewniają również sztywność strukturalną płytki drukowanej.

Głównym celem szyny zbiorczej jest przewodzenie dużych prądów, przekraczających ścieżki prądowe, które może zapewnić standardowa płytka drukowana. Produkt ma niezależną dystrybucję dużego prądu, przenosząc wysokie napięcie, stabilny duży prąd, mocną izolację, wysoką wydajność, długą żywotność, wydajną wydajność rozpraszania ciepła, stabilność i bezpieczeństwo.

P1: Czy posiadasz certyfikat przemysłu samochodowego?
A1: Tak, posiadamy certyfikat IATF 16949 dla przemysłu motoryzacyjnego, aby pomóc w realizacji płytek drukowanych do zastosowań o dużej mocy, możemy również zapewnić certyfikat UL.
P2: Jakie dokumenty powinniśmy dostarczyć, aby rdzeń miedziany osadzony w PCB i strukturze laminatu był inny?
A2: Zaprojektowane rysunki zostaną zniekształcone po otwarciu lub interpretacji przez inne oprogramowanie. Pliki Gerber to najlepsze (Protel, power pcb, PAD) rysunki oprogramowania i opisy tekstowe.
P3: W jaki sposób należy wyrazić laminowaną strukturę?
A3: Po pierwsze, pliki Gerber mają każdą warstwę, a każda warstwa w innym pliku PDF może być oznaczona różnymi kolorami + opis tekstowy.
P4: Jakie są wymagania dotyczące czasu przechowywania i środowiska wbudowanej płytki drukowanej szyn zbiorczych?
A4: Temperatura i wilgotność wbudowanej płytki drukowanej szyn zbiorczych będą miały wpływ na żywotność produktu. Pod próżniowym opakowaniem z folii z tworzywa sztucznego temperatura wynosi 25 ± 2℃; wilgotność wynosi 55 ± 5% RH, a jakość jest gwarantowana przez 6 miesięcy. Jeśli próżniowe opakowanie z folii z tworzywa sztucznego zostanie usunięte, pozycja spawania płytki drukowanej osadzonej szyny zbiorczej DNIG będzie wystawiona na działanie powietrza przez długi czas i nastąpi utlenianie, które wpłynie na elementy spawalnicze.
