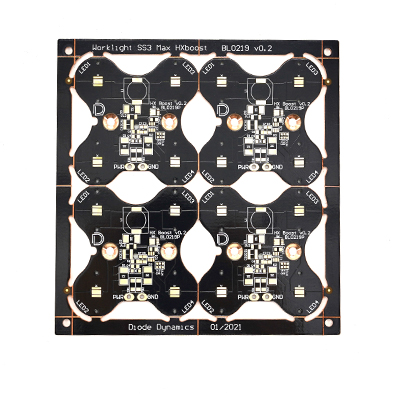

Płytka PCB z podłożem miedzianym do separacji termoelektrycznej
Płytka PCB z podłożem miedzianym do separacji termoelektrycznej
Wprowadzenie produktu PCB z miedzianym podłożem do separacji termoelektrycznej:
Przewodność cieplna miedzi w procesie produkcji płytki drukowanej z metalowym rdzeniem wynosi aż 384 W/(m·K), a separacja termoelektryczna przezwycięża wady niewystarczającego przewodnictwa i rozpraszania ciepła istniejącego jednostronnego podłoża miedzianego. Ciepło odnosi się do podkładki termicznej (PAD), a energia elektryczna odnosi się do elektrod dodatnich i ujemnych. Oba są oddzielone materiałami izolacyjnymi, tworząc specjalną podkładkę termiczną. Zadaniem podkładki termicznej jest przewodzenie ciepła. Główną funkcją elektrody jest przewodzenie prądu. Ta metoda pakowania nazywana jest separacją termoelektryczną. , jego zalet jest wiele, głównie w konstrukcji rozpraszania ciepła LED jest bardzo wygodna. Duży odsłonięty obszar miedzi na rysunku jest zaprojektowany jako duży występ, który bezpośrednio styka się z miedzianą podstawą i bezpośrednio styka się z radiatorem, a ciepło jest odprowadzane, co znacznie poprawia efekt rozpraszania ciepła. Jednostronny produkt do separacji termoelektrycznej może bardzo dobrze rozwiązać problemy związane z wytwarzaniem ciepła i wydajnością świetlną podczas korzystania z lamp samochodowych i ma zalety szybkiego rozpraszania ciepła, wysokiej jasności i oszczędności energii.
Proces formowania izolowanej termoelektrycznie metalowej płytki PCB obejmuje: przyklejenie taśmy ochronnej po jednej stronie miedzianej warstwy bazowej; tworzenie tuszu zapobiegającego trawieniu, naświetlanie, rozwijanie i trawienie w procesie płytki drukowanej, tak że obszar rozpraszania ciepła tworzy występ, a wysokość występu jest równa warstwie izolacyjnej i warstwie obwodu. Układając razem warstwę obwodu (folia miedziana) i warstwę izolacyjną (nieprzylepny prepreg); otwarcie okienka w obszarze odprowadzania ciepła warstwy obwodowej i warstwy izolacyjnej, które można otworzyć przez wykrawanie lub obróbkę CNC; Warstwa rozpraszająca ciepło, warstwa obwodowa i warstwa izolacyjna (prepreg epoksydowy o niepłynliwym kleju) są dociskane razem przez prasowanie na gorąco; obwód warstwy obwodu jest wytwarzany zgodnie z procesem przetwarzania płytki drukowanej i można utworzyć metalowe podłoże do separacji termoelektrycznej dostarczone przez model użytkowy. . Separacja termoelektryczna jest odpowiednia do dopasowania z pojedynczym koralikiem lampy o dużej mocy, zwłaszcza z pakietem COB, dzięki czemu lampa może osiągnąć lepsze wyniki.
Wady izolowanej termoelektrycznie miedzianej płytki drukowanej z podłożem: nie nadaje się do opakowań z gołymi matrycami z pojedynczą elektrodą.
Struktura pcb podłoża miedzianego z separacją termoelektryczną jest odpowiednia dla obwodów i obszarów o wysokiej częstotliwości z dużymi zmianami wysokich i niskich temperatur, rozpraszania ciepła precyzyjnego sprzętu komunikacyjnego i przemysłu dekoracji architektonicznych, a także samochodowych świateł LED, lamp górniczych i świateł scenicznych . Urządzenia naświetlające w sprzęcie przemysłowym i radiatory maszyn górniczych są zaangażowane w zastosowania.
Płytka z miedzianym podłożem do separacji termoelektrycznej jest podzielona na jednostronną płytkę z miedzianym podłożem do separacji termoelektrycznej i dwustronną płytkę z miedzianym podłożem do separacji termoelektrycznej, a teraz wprowadzono pojedynczą płytkę z miedzianym podłożem do separacji termoelektrycznej.
Separacja termoelektryczna Podłoże miedziane PCB Schemat struktury produktu:

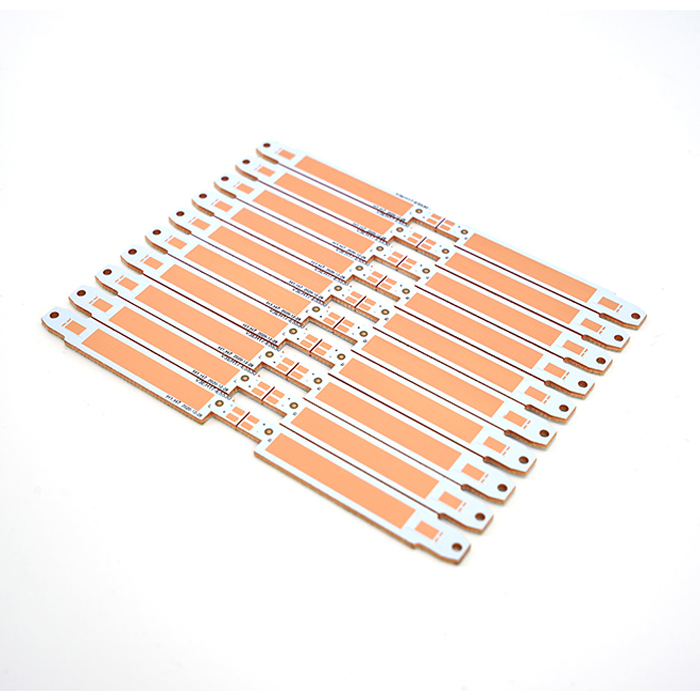

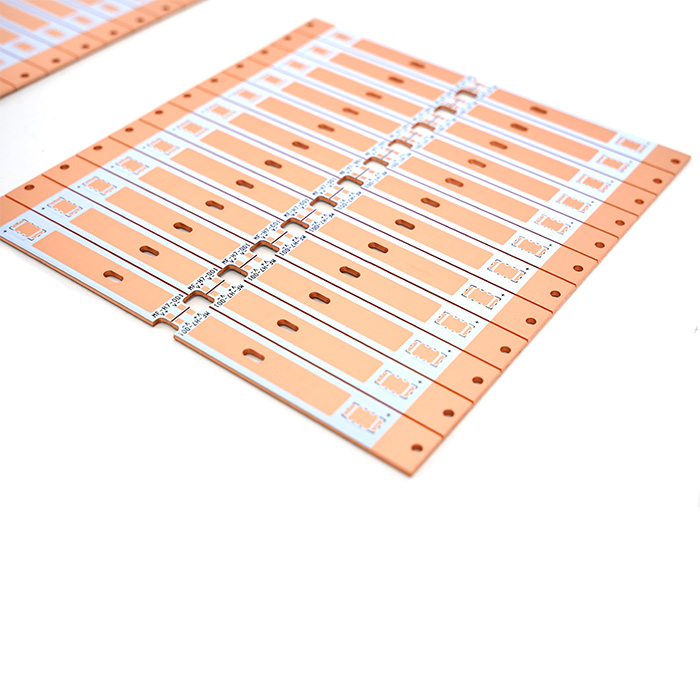

Schemat ideowy przedniej i tylnej części izolacji termoelektrycznej Podłoże miedziane Pcb Produkt:
Instrukcje wytwarzania produktów PCB z podłożem miedzianym i procesów produkcyjnych:
Materiał bazowy |
miedź (C1100) |
Liczba warstw |
1L |
Grubość (mm) |
0,4-5,0 mm |
Grubość folii miedzianej (um) |
35/70/105/140um |
Kolor maski lutowniczej |
biały/czarny/czarny matowy/czerwony/zielony/niebieski/zielony matowy |
Kolor postaci |
Biały/Czarny/Pomarańczowy/Czerwony/Niebieski |
Metoda formowania |
Płyta gongu CNC, cięcie CNC V, formowanie, cięcie laserowe i frezowanie |
Próba inspekcyjna |
AOI; szybka latająca sonda; test elektroniczny; Próba napięcia |
Proces obróbki powierzchni |
BEZ OŁOWIU DNIG OSP |
Czas dostawy |
5 ~ 6 dni. |
Okazje zastosowania produktów PCB z podłożem miedzianym:
Latarka, przemysłowa lampa górnicza, samochodowa lampa LED, lampa UV, lampa projekcyjna sceniczna, komunikacja 5G, podkładka ścienna, lampa uliczna LED, sprzęt mechaniczny oraz różne precyzyjne i wymagające chłodzenia urządzenia oświetleniowe
Zalety produktów PCB z podłożem miedzianym:
Długa żywotność, wydajne odprowadzanie ciepła, stabilna aplikacja
Często zadawane pytania
Q1. Jesteś producentem PCB? Czy masz fabrykę?
Odp .: Jesteśmy profesjonalnym producentem płytek drukowanych od ponad 12 lat, mamy fabryki, maszyny, możesz zobaczyć nasze zdjęcia fabryczne.
Q2. Czy mogę otrzymać próbki PCB za darmo? Czy dostępna jest bezpłatna wysyłka?
Odp .: Tak, możemy dać ci bezpłatne próbki PCB po rozmowie i potwierdzeniu wszystkich szczegółów. Ale nie oferujemy bezpłatnej wysyłki, damy ci zniżkę, jeśli kupisz dużo produktów.
Q3. Czy robisz OEM?
Odpowiedź: Tak. Jesteśmy producentem obwodów drukowanych, posiadamy fabryki i dedykowany sprzęt do automatyzacji całego procesu PCB i PCBA, a także możemy precyzyjnie wykrywać i wysyłać produkty. Zapewniamy kompleksową usługę zakupu PCB i PCBA.
Q4. Czy 2-warstwowa podkładka termiczna może stykać się bezpośrednio z podłożem, podczas gdy elektrody znajdują się na innej warstwie PCB?
Odp .: Tak, możemy produkować PCB z 2-warstwowymi podkładkami przewodzącymi ciepło w bezpośrednim kontakcie z podłożem, nazywamy to 2-warstwowym podłożem miedzianym do separacji termoelektrycznej, możesz zobaczyć naszą mapę produktów lub wysłać informacje Gerber na nasz e-mail pcb @jbmcpcb. com, aby potwierdzić.
