Wprowadzenie produktu do płytki drukowanej z miedzianym podłożem:

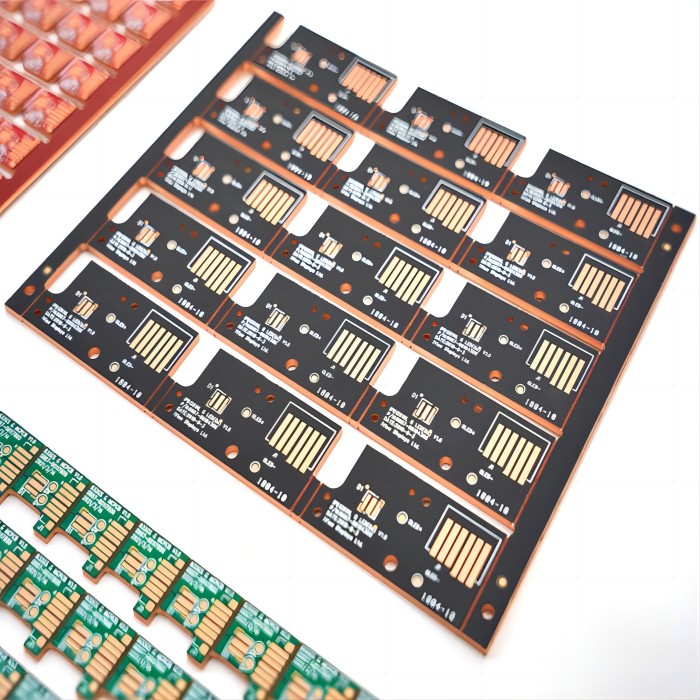

Jak sama nazwa wskazuje, płytka drukowana z rdzeniem miedzianym składa się z metalowego rdzenia miedzianego, warstwy izolacji termicznej i metalowej folii miedzianej, tworząc płytkę drukowaną, to znaczy miedzianą płytkę drukowaną lub płytkę z miedzianym podłożem. Płytka PCB z podłożem miedzianym ma specjalną przewodność cieplną i doskonałe odprowadzanie ciepła. Zgodnie ze strukturą laminowanego rdzenia miedzianego, jbpcb zapewnia płytkę z podłożem miedzianym dla jednostronnego MCPCB i płytkę z podłożem miedzianym dla dwuwarstwowego MCPCB. W przypadku miedzianego podłoża pcb dwuwarstwowego MCPCB jest on podzielony na metalowy rdzeń miedziany w środku warstwy obwodu i metalowy rdzeń miedziany na dole warstwy obwodu.

JBpcb wprowadza teraz jednostronną płytkę z miedzianym podłożem, jednostronną płytkę z podłożem miedzianym dzieli się na trzy warstwy (folia miedziana, warstwa izolacyjna i miedź C1100), miedź C1100 ma wpływ na rozpraszanie ciepła, warstwa izolacyjna ma wpływ wymiany ciepła i izolacji, folia miedziana Ma działanie przewodzące! Po wytrawieniu folii miedzianej za pomocą fotorezystu pozostają różne linie, które nazywamy liniami. Funkcje tych linii są równoważne z połączeniem schematu obwodu, linii, koralików lamp LED, sterowników układów scalonych itp. Nogi lutownicze komponentów są ze sobą połączone, a dwie folie miedziane przylutowane do komponentów nazywane są podkładkami ( PODKŁADKA). Warstwa izolacji termicznej jest podstawową technologią jednostronnej płytki drukowanej z miedzianym podłożem. Składniki warstwy termoizolacyjnej składają się głównie z tlenku glinu i proszku krzemowego oraz polimeru wypełnionego żywicą epoksydową, o niskiej odporności termicznej i doskonałych właściwościach lepkosprężystych. Kleje termoizolacyjne do jednostronnej płytki drukowanej z miedzianym podłożem obejmują głównie Juding, Boyu.... Jednostronna płytka drukowana z miedzianym podłożem jest ogólnie stosunkowo prosta, jedna strona to obwód, a druga strona to gładka miedź bez obwodu.

Jednostronna płytka drukowana z miedzianym podłożem jest jednym z najdroższych podłoży metalowych. Wiele dziedzin wymaga zastosowania jednostronnej płytki drukowanej z miedzianym podłożem. Jednostronna płytka z miedzianym podłożem ma dobre odprowadzanie ciepła, szybkie rozpraszanie ciepła, trwałość, nie jest łatwa do złamania, dobrą elastyczność, pojedyncza Przewodność cieplna miedzianej płytki drukowanej jest lepsza niż jednostronnej aluminiowej płytki drukowanej i jednostronnej - jednostronna żelazna płytka drukowana, więc cena jednostronnej miedzianej płytki drukowanej jest również najdroższa wśród metalowych płytek drukowanych. Jednostronne produkty z podłożami miedzianymi obejmują głównie samochodowe tablice reflektorów przednich, lampy UV, tablice latarek, światła oświetleniowe, tablice świetlne motocykli, tablice reklamowe, tablice oświetleniowe sceniczne i tak dalej.

Rodzaje jednostronnej płytki drukowanej z miedzianym podłożem to: zwykła jednostronna płytka z podłożem miedzianym, jednostronna płytka z miedzianym podłożem z separacją termoelektryczną, jednostronna płytka z miedzianym otworem izolacyjnym i jednostronna płytka z miedzianym otworem do galwanizacji.

Latarka, przemysłowa lampa górnicza, samochodowa lampa LED, lampa UV, lampa projekcyjna sceniczna, komunikacja 5G, podkładka ścienna, lampa uliczna LED, sprzęt mechaniczny oraz różne precyzyjne i wymagające chłodzenia urządzenia oświetleniowe

Długa żywotność, wydajne odprowadzanie ciepła, stabilna aplikacja

Q1. Jesteś producentem PCB? Czy masz fabrykę?
Odp .: Jesteśmy profesjonalnym producentem płytek drukowanych od ponad 12 lat, mamy fabryki, maszyny, możesz zobaczyć nasze zdjęcia fabryczne.
Q2. Czy mogę otrzymać próbki PCB za darmo? Czy dostępna jest bezpłatna wysyłka?
Odp .: Tak, możemy dać ci bezpłatne próbki PCB po rozmowie i potwierdzeniu wszystkich szczegółów. Ale nie oferujemy bezpłatnej wysyłki, damy ci zniżkę, jeśli kupisz dużo produktów.
Q3. Czy robisz OEM?
Odpowiedź: Tak. Jesteśmy producentem obwodów drukowanych, posiadamy fabryki i dedykowany sprzęt do automatyzacji całego procesu PCB i PCBA, a także możemy precyzyjnie wykrywać i wysyłać produkty. Zapewniamy kompleksową usługę zakupu PCB i PCBA.
Q4. Czy można wyprodukować PCB z podkładkami termicznymi mającymi bezpośredni kontakt z podłożem i elektrodami na innej warstwie?
Odp .: Tak, możemy produkować płytki PCB z podkładkami termicznymi w bezpośrednim kontakcie z podłożem, które nazywamy podłożami miedzianymi oddzielonymi termoelektrycznie, które mogą wytwarzać informacje Gerber na nasz e-mail pcb@jbmcpcb.com w celu potwierdzenia.
