2-warstwowa aluminiowa płytka PCB Wprowadzenie produktuï¼
2-warstwowa aluminiowa płytka drukowana Jiubao dziedziczy metalowość i bezpieczeństwo 1-warstwowej aluminiowej płytki bazowej i może realizować złożone i precyzyjne okablowanie zwykłej płytki drukowanej (FR4 PCB). Dwuwarstwowa aluminiowa płyta nośna doskonale wykorzystuje właściwości rozpraszania ciepła aluminium, przewodzącej miedzi, żywicy izolacyjnej i folii termicznej do płytek elektronicznych. Dwuwarstwowa aluminiowa płytka drukowana z podłożem może być niezależnie okablowana po obu stronach produktu i może komunikować się z liniami po obu stronach przez galwanizowane otwory, tworząc większą sieć. Spraw, aby projekt okablowania 2-warstwowej aluminiowej płytki drukowanej był bardziej elastyczny, co może sprostać bardziej złożonym obszarom roboczym. Może realizować wypełnienie „SMT”, okablowanie i wiązanie po obu stronach produktu. Dwuwarstwowa płytka aluminiowa z podłożem łączy w sobie wysoką przewodność cieplną, odprowadzanie ciepła, bezpieczeństwo izolacji i długą żywotność.

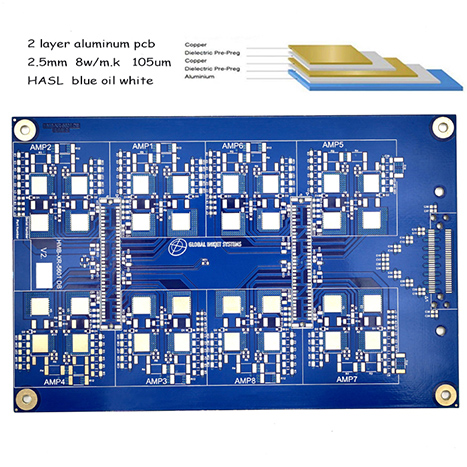

Schemat ideowy 2-warstwowego podłoża aluminiowego Pcb Struktura produktu:

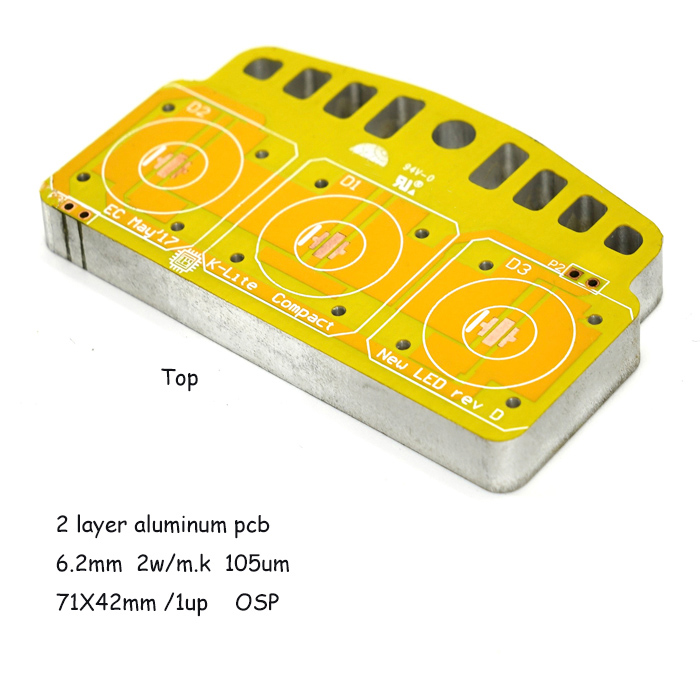

Schemat ideowy przedniej i tylnej części 2-warstwowego aluminiowego podłoża Pcb Produkt:
2-warstwowy aluminiowy substrat Pcb Produkcja produktu i instrukcja produkcji procesu produkcyjnego
podłoże |
Aluminium (5052) |
Liczba warstw |
1L |
Grubość (mm) |
0,8 MM ~ 5,0 MM (± 10%) |
Przewodność cieplna (warstwa dielektryczna) |
0,8/1,5/ 2,0/3,0 W/mK |
Grubość folii miedzianej (um) |
35/70/105/140um |
Kolor maski lutowniczej |
biały/czarny/czarny matowy/czerwony/zielony/niebieski/zielony matowy |
podłoże |
Aluminium (5052) |
Liczba warstw |
2L |
Grubość (mm) |
0,8/1,0/1,2/1,5/1,6/2,0/2,5/3,0 mm (±10%) |
Przewodność cieplna (warstwa dielektryczna) (W/m-k) |
0,8/1,5/ 2,0/3,0 W/mK |
Grubość folii miedzianej (um) |
35 /70 /105 / 140um |
Kolor maski lutowniczej |
biały/czarny/czarny matowy/czerwony/zielony/niebieski/zielony matowy |
Kolor postaci |
biały/czarny/pomarańczowy/czerwony/niebieski |
Metody formowania |
Gongi CNC, V-cięcie CNC, formowanie, cięcie laserowe i frezowanie |
Próba inspekcyjna |
AOI; szybka latająca sonda; test elektroniczny; Próba napięcia |
Proces obróbki powierzchni |
BEZ OŁOWIU DNIG; OSP |
Czas dostawy |
6-8 dni |
biały/czarny/pomarańczowy/czerwony/niebieski |
Metody formowania |
Gongi CNC, V-cięcie CNC, formowanie, cięcie laserowe i frezowanie |
Próba inspekcyjna |
AOI; szybka latająca sonda; test elektroniczny; Próba napięcia |
Proces obróbki powierzchni |
BEZ OŁOWIU DNIG OSP |
Czas dostawy |
4-5 dni. |
Okazje zastosowania 2-warstwowych produktów PCB z podłożem aluminiowym:
Latarki, przemysłowe lampy górnicze, samochodowe światła LED, światła do projekcji scenicznych, sprzęt do projekcji, oświetlenie uliczne LED oraz różne precyzyjne i wymagające rozpraszania ciepła instrumenty oświetleniowe
Zalety 2-warstwowych produktów PCB z podłożem aluminiowym
Długa żywotność, wydajne odprowadzanie ciepła, stabilny, szeroki zakres zastosowań
Często zadawane pytania
Q1. Jesteś producentem? Czy masz fabrykę?
Odpowiedź: Jesteśmy profesjonalnym producentem płytek drukowanych od ponad 12 lat. Mamy fabryki i możesz zobaczyć zdjęcia naszych fabryk.
Q2. Czy mogę otrzymać próbki za darmo? Czy jest możliwość darmowej wysyłki?
Odpowiedź: Tak, możemy dać ci bezpłatne próbki po rozmowie i potwierdzeniu wszystkich szczegółów. Ale nie zapewniamy bezpłatnej usługi wysyłkowej, jeśli kupisz dużo produktów, udzielimy ci rabatów.
Q3. Czy robisz OEM?
Odpowiedź: Tak. Jesteśmy producentem obwodów drukowanych. Posiadamy fabryki i dedykowane urządzenia automatyki dla całego procesu PCB, które są dokładnie sprawdzane i wysyłane.
Q4. Jaki jest czas dostawy?
Odpowiedź: Nasza dostawa jest gwarantowana na czas. Począwszy od sfinalizowania projektu produkcyjnego, 1-warstwowa płytka z podłożem aluminiowym: 2-3 dni; 2-warstwowa płytka z podłożem aluminiowym: 6-8 dni; płytka z podłożem miedzianym: 4-5 dni; 2-warstwowa płytka z podłożem miedzianym: 5-7 dni; oczywiście można to przyspieszyć w ciągu 48 godzin.
Pytanie 5. Czy można wyprodukować 4-warstwową aluminiową płytkę drukowaną?
Odpowiedź: Tak, jesteśmy producentem płytek drukowanych, można wyprodukować 4-warstwową aluminiową płytkę drukowaną, opisać warstwę struktury płytki drukowanej, wysłać informacje Gerber na nasz e-mail pcb@jbmcpcb.com w celu potwierdzenia.
