Sztywna elastyczna płytka drukowana

Możesz mieć pewność, że kupisz Rigid Flex Pcb z naszej fabryki, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę. Rigid-flex PCB to także kombinacja PCB z miękką i twardą powłoką.

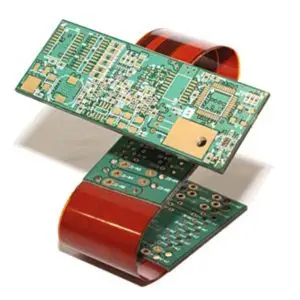

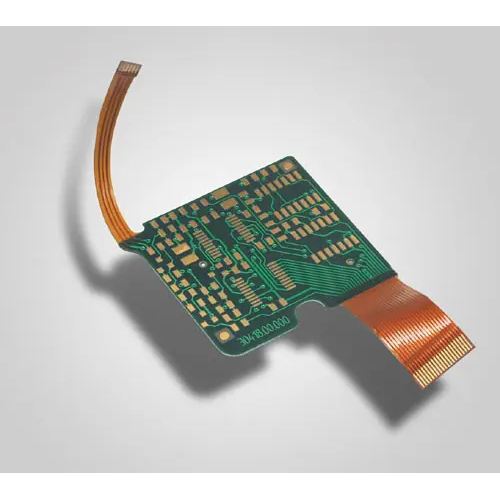

Płytka sztywna i elastyczna to połączenie płytki sztywnej i elastycznej, która jest płytką drukowaną utworzoną przez połączenie cienkiej warstwy elastycznej warstwy dolnej i sztywnej warstwy dolnej, a następnie laminowanie ich w element.
Elastyczne i sztywne płytki drukowane to płytki drukowane, które łączą technologie elastycznych i sztywnych płytek drukowanych. Większość sztywnych i elastycznych płytek drukowanych składa się z kilku warstw elastycznych podłoży obwodów, które są zewnętrznie i / lub wewnętrznie połączone z jedną lub kilkoma sztywnymi płytkami drukowanymi, w zależności od projektu zastosowania. Elastyczne podłoża są zaprojektowane tak, aby zginać się trwale i zwykle są formowane w krzywą elastyczności podczas produkcji lub instalacji.

Tradycyjne sztywno-giętkie PCB składają się ze sztywnych i elastycznych podłoży selektywnie laminowanych ze sobą. Konstrukcja jest hermetyczna, metalizacja L tworzy połączenie przewodzące. Jeśli płytka drukowana ma elementy przednie i tylne, sztywna płytka drukowana jest dobrym wyborem. Ale jeśli wszystkie elementy znajdują się po tej samej stronie, bardziej ekonomiczne jest użycie dwustronnej elastycznej płyty z warstwą wzmacniającą FR4 laminowaną na tylnej stronie.
Projekt płytki drukowanej Rigid-Flex jest bardziej złożony niż typowe środowisko płytek sztywnych, ponieważ płytki są projektowane w przestrzeni 3D, co zapewnia również większą oszczędność miejsca. Dzięki możliwości projektowania elastycznych i sztywnych płytek drukowanych w 3D możliwe jest skręcanie, składanie i rolowanie podłoża z elastycznej płytki w celu uzyskania kształtu wymaganego do końcowego opakowania aplikacji.
Sztywna i elastyczna płytka drukowana oferuje szeroki zakres zastosowań, od urządzeń inteligentnych po telefony komórkowe i aparaty cyfrowe. Produkcja sztywnych i elastycznych płytek drukowanych jest coraz częściej stosowana w urządzeniach medycznych, takich jak rozruszniki serca, w celu zmniejszenia ich rozmiaru i wagi. Zastosowanie sztywno-giętkich płytek drukowanych ma te same zalety i może być stosowane w inteligentnych systemach sterowania.
W produktach konsumenckich elastyczne i sztywne płytki PCB nie tylko maksymalizują wykorzystanie przestrzeni i minimalizują wagę, ale także znacznie poprawiają niezawodność, eliminując wiele połączeń lutowanych i delikatne, delikatne okablowanie, które jest podatne na problemy z połączeniami. To tylko kilka przykładów, ale sztywne i elastyczne płytki PCB mogą być przydatne w prawie wszystkich zaawansowanych zastosowaniach elektrycznych, w tym w sprzęcie testowym, narzędziach i samochodach.

Sztywna płytka drukowana to nowy typ płytki drukowanej, który ma zarówno trwałość sztywnej płytki drukowanej, jak i elastyczność elastycznej płytki PCB Spośród wszystkich typów płytek drukowanych połączenie sztywnej i elastycznej płytki drukowanej jest najbardziej odporne na trudne warunki środowiskowe.
a) Zastosowanie przemysłowe — zastosowanie przemysłowe obejmuje elastyczne sztywne obwody drukowane używane w zastosowaniach przemysłowych, wojskowych i medycznych. Większość części przemysłowych wymaga takich cech, jak precyzja, bezpieczeństwo i odporność na uszkodzenia. Dlatego cechy wymagane dla sztywnych i elastycznych płytek drukowanych to wysoka niezawodność, wysoka dokładność, niska strata impedancji, pełna jakość transmisji sygnału i trwałość. Jednak ze względu na dużą złożoność procesu wydajność jest niska, a cena jednostkowa raczej wysoka.
b) Telefon komórkowy - zastosowanie sztywnej i elastycznej płytki drukowanej w telefonie komórkowym, zawiasy, moduł kamery, klawiatura i moduł RF składanego telefonu komórkowego są powszechne. Zalety stosowania sztywnych i elastycznych płytek drukowanych w telefonach komórkowych to po pierwsze integracja komponentów w telefonie komórkowym, a po drugie uwzględnienie ilości przesyłanego sygnału. Obecnie w produktach do telefonów komórkowych stosuje się sztywne i elastyczne płytki drukowane w celu zastąpienia oryginalnej kombinacji dwóch złączy i elastycznych płytek drukowanych. Produkty te są bardzo stabilne i wysoko cenione. Z drugiej strony, ze względu na popularność telefonów z aparatem i integrowanie funkcji multimedialnych i informatycznych w telefonach komórkowych, zwiększył się wolumen transmisji wewnętrznego sygnału telefonów komórkowych, a co za tym idzie, pojawiła się potrzeba modułowości.
c) Produkty elektroniki użytkowej. Wśród produktów konsumenckich DSC i DV reprezentują rozwój sztywnych i elastycznych PCB, które można rozpatrywać w dwóch głównych obszarach: „wydajność” i „struktura”. Jeśli chodzi o wydajność, sztywno-giętka płytka drukowana może łączyć różne sztywne płyty i komponenty PCB w 3D, dzięki czemu całkowity obszar użytkowy płytki drukowanej można zwiększyć przy tej samej gęstości linii, co może stosunkowo poprawić projekt obwodu. pojemność i zmniejszyć limit transmisji sygnału kontaktowego i różnicę współczynnika błędów montażu. Z drugiej strony, ponieważ płytka PCB Rigid-Flex jest lekka i cienka, może zginać okablowanie, co ma istotne zalety pod względem rozmiaru i redukcji masy.
d) Motoryzacja - zastosowanie sztywnej płytki drukowanej w samochodach, powszechnie używane przyciski podłączone do płyty głównej na kierownicy, połączenie między ekranem samochodowego systemu wideo a panelem sterowania, działające połączenie klawiszy audio lub funkcyjnych na drzwiach bocznych i system obrazu radaru cofania, czujnik (m.in. jakość powietrza, temperatura i wilgotność, specjalna kontrola gazu itp.), system komunikacji pojazdu, nawigacja satelitarna, panel sterowania tylnym siedzeniem i płytka przyłączeniowa sterownika przedniego, wykrywanie wyglądu pojazdu system. itp.

rozmiar i kształt, można dostosować do różnych zastosowań, mają lepszą stabilność mechaniczną, lepszą wydajność w trudnych warunkach, są łatwe w produkcji i testowaniu, sztywno-giętkie płytki PCB są idealne do prototypów PCB.

P1: Czy jesteś producentem sztywno-giętkiej płytki drukowanej?
A1: Tak, jesteśmy producentem PCB Rigid-Flex, jeśli masz wymagania, możemy dostosować PCB Rigid-Flex na różne okazje. Prosimy o kontakt pod adresem pcb@jbmcpcb.com.
